Termo kamere optris PI 400 / 450 / 640 LightWeight z CuBox serijskim vmesnikom

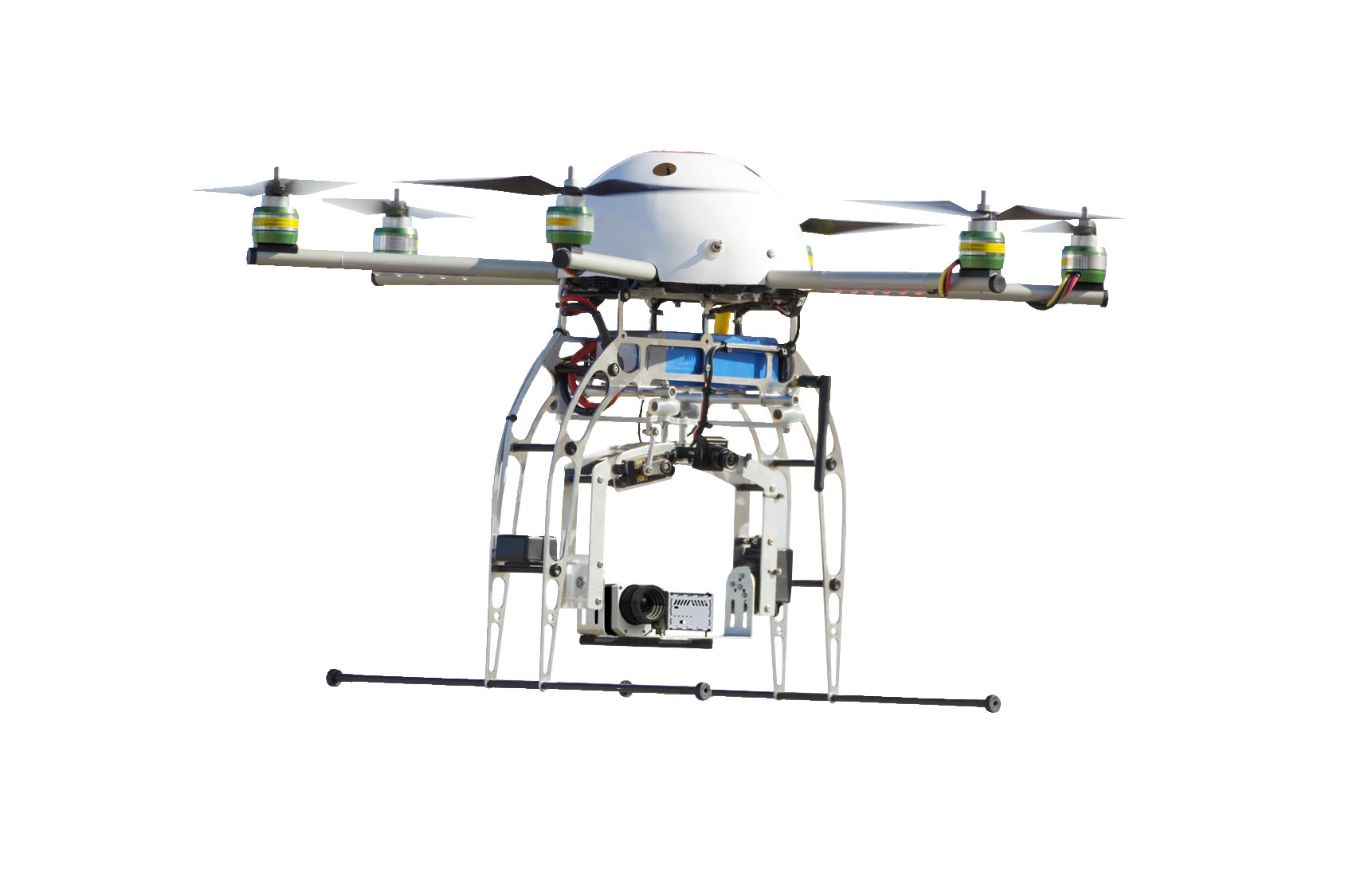

Termo kamera optris PI LightWeight je namenjena radiometričnemu snemanju iz zraka. Montaža na mini helikopterje oziroma drone ji omogoča majhna skupna teža kamere in miniaturnega PC računalnika, ki znaša komaj 325 gramov. Med najbolj razširjenimi aplikacijami sta preverjanje kvalitete fotonapetostnih sončnih panelov in termografski pregled zgradb.

Pomembne lastnosti:

Število točk: 382 x 288 ali 640 x 480
Teža (kamera in CuBox PC): 325 g
Slikovna frekvenca do 125 Hz

Za več informacij nas pokličite

01 281 16 96

Opis

Termo kamere optris PI 400 / 450 / 640 LightWeight

Termo kamera optris PI LightWeight je namenjena snemanju iz zraka. Montaža na mini helikopterje oziroma drone ji omogoča majhna skupna teža kamere in miniaturnega PC računalnika CuBox, ki znaša skupno komaj 325 gramov.

Merilno območje kamere je od -20 °C do to 900 °C.

V kompletu je freeware programski paket optris PIX Connect, ki omogoča radiometrično video snemanje, linijsko skeniranje in številne druge možnosti.

Tehnični podatki

Tehnični podatki za termo kamero optris PI 400 / 450 / 640 LightWeight

Komplet CuBox serijski vmesnik vsebuje

Priključni kabel z 5x I/O vrati (lahko so konfigurirani kot digitalni vhod, digitalni izhod ali vhod za PWM signal), Micro SDHC kartica (16 GB) z pripravljeno Linus sliko, USB 3.0 ključ(128 GB) z pripravljeno konfiguracijsko datoteko, napajalni kabel za CuBox (z odprtim koncem).

Tehnične lastnosti PI kamer

- merilno območje: -20 °C do 900 °C
- spektralno območje: 7.5 do 13 μm
- točnost: ą2 °C ali ą2 %
- termalna občutljivost (NETD): 40 / 80 mK (odvisno od modela kamere)
- vidno polje: 13° do 90° HFOV (objektiv po izbiri)
- število točk: 640 x 480 / 382 x 288:
- dimenzije: 46 mm x 56 mm x 90 mm
- temperatura delovanja (T_Amb): 0 °C ...50 / 70 °C

Tehnične lastnosti računalnika CuBox

- Proizvajalec SolidRun (www.solid-run.com)

- Temperatura delovanja: 0 °C...40 °C
- Odpornost na vlago: 5 - 90 %
- Dimenzije: 50 x 50 x 50 mm
- Teža: 115 g
- Napajanje: 5 VDC/ 3A
- Poraba: 7.5 W
- Procesor: i.MX6 Quad CPU (1 GHz)
- Operacijski sistem: Linux
- Spomin: 16 GB Micro-SDHC card
- RAM 2 GB LPDDR3 @ i4Pro or 4 GB LPDDR3 @ i4x4
- Vmesniki: 2 x USB 2.0; 1x micro USB for adapter cable; 1x RJ45 Ethernet (Gigabit Ethernet); 1x eSata; 1x HDMI; 1x micro SD

OPOZOROLO:

Optris prodaja serijski vmesnik za CuBox računalnik. CuBox (i4Pro or i4x4) lahko nabavite pri SolidRun (www.solid-run.com)

Uporaba

Področja uporabe

za termo kamere

optris PI LightWeight 400 / 450 / 640

Izredno lahka kamera Optris PI LightWeight je namenjena za termografske preglede iz zraka. Nameščena na UAV omogoča snemanje radiometričnih video posnetkov.

Med najbolj razširjenimi aplikacijami sta preverjanje kvalitete fotonapetostnih sončnih panelov in termografski pregled težko dostopnih delov zgradb, kot so naprimer strehe. Uporablja se tudi v poljedelstvu za pregled polj pred košnjo (odkrivanje skritih živali).

Broure

optris CuBox.pdf

CuBox Kit navodilo za uporabo.pdf

PI Brochure.pdf

Programska oprema

Programska oprema optris PIX Connect

Prenos zadnje verzije programa.

V kompletu optrisovih IR kamer je tudi brezplačna programska oprema optris PI Connect.

Računalniški program omogoča zajemanje in analizo radiometričnega videa v realnem času, zajem posamezne slike ter analizo shranjenih termogramov ali video posnetkov. PI Connect omogoča nastavitev vseh parametrov kamere in njeno daljinsko upravljanje.

Uporabnik lahko izbira med meritvijo temperature v poljubni točki ali meritvijo najvišje, najnižje ali povprečne temperature znotraj izbranega področja. Program išče najnižjo in najvišjo temperaturo v sliki. Poleg termograma je na grafu prikazan temperaturni profil vzdolž izbrane linije označene na termogramu.

Lahko nastavljate zvočne in vizualne alarme ter komunikacijo s perifernimi enotami.
