Termo kamera optris Xi 400 CM za nadzor in zgodnje odkrivanje požara

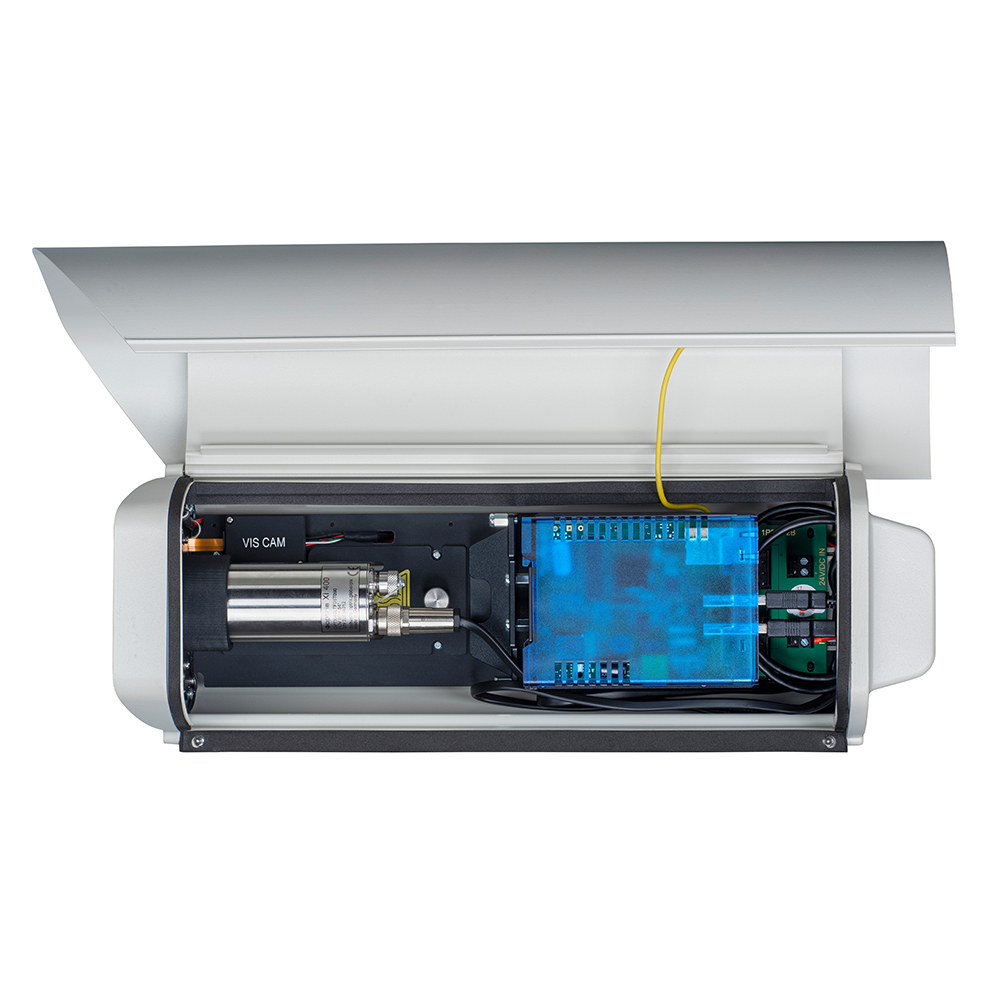

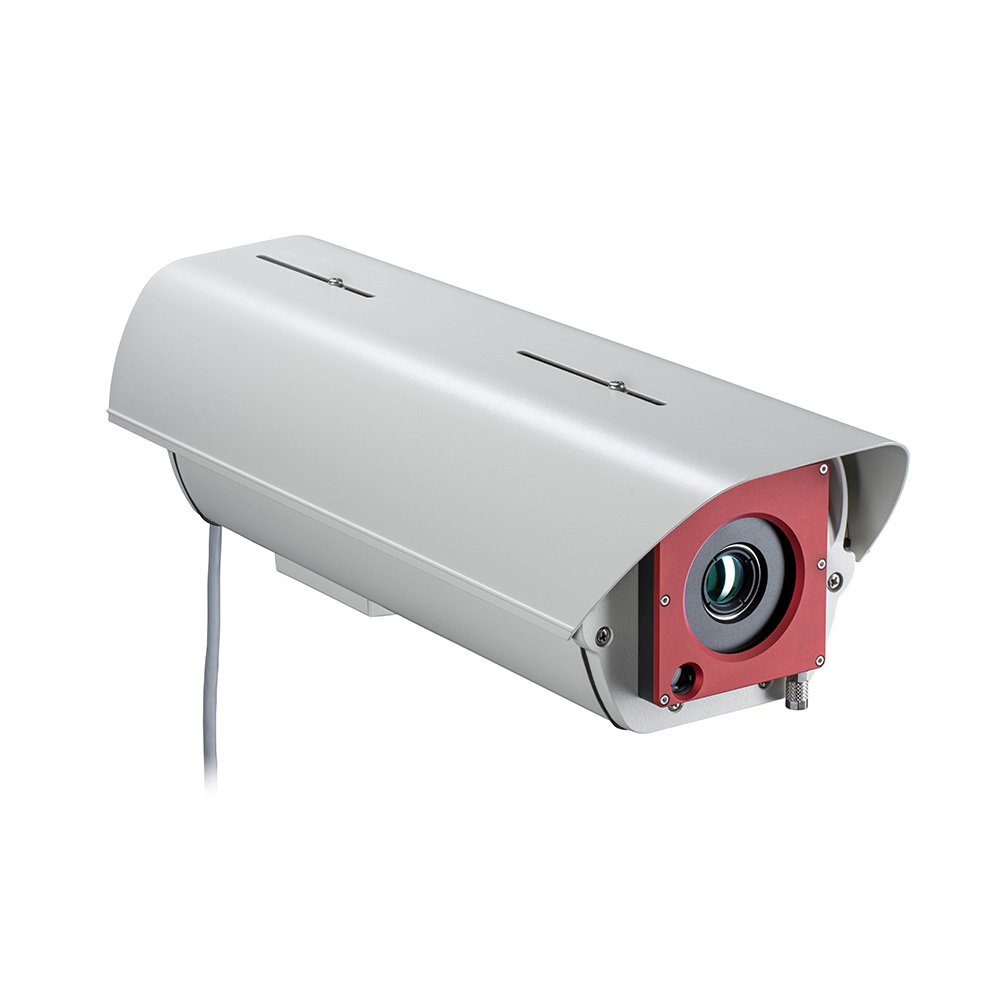

Nadzorni sistem v zaščitnem ohišju vsebuje termo kamero Xi 400, video kamero in USB Server. Prenovljeno zaščitno ohišje vsebuje vgrajen grelec/ventilator, ki omogoča delovanje in natančno merjenje pri temperaturah od -40 °C do 50 °C.

Visoka prostorska in temperaturna ločljivost omogoča spremljanje minimalnih temperaturnih razlik. Video kamera s širokim vidnim poljem 65° omogoča spremljanje stanja v vidnem delu spektra.

Pomembne lastnosti:

Število IR točk: 382 x 288
Video kamera: 1280 x 720 točk
Zaščita: IP66

Za več informacij nas pokličite

01 281 16 96

Zahtevajte ponudboZahtevajte ponudbo

Opis

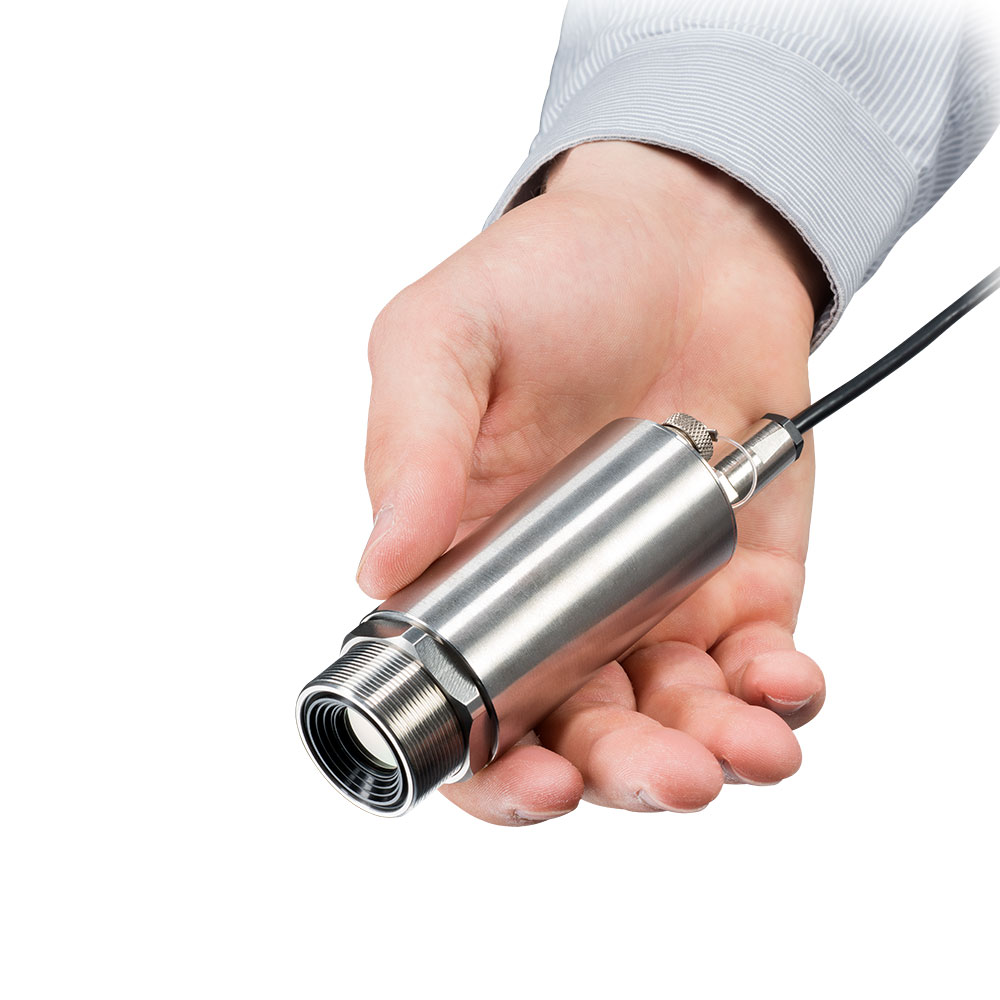

Termo kamera optris XI 400

Polavtonomni senzor. Poleg običajne uporabe v povezavi z osebnim računalnikom in programsko opremo, deluje nova industrijska termo kamera optris Xi 400 tudi kot pametni iskalec najtoplejše točke - hot spot finder.

Opremljena je z analognimi in digitalnimi izhodi, ki ji omogočajo raznovrstno uporabo v industriji.

V kombinaciji z zaščitnim ohišjem in USB / Ethernet pretvornikom tvori učinkovit in cenovno izredno ugoden nadzorni sistem.

Cena velja za kamero s fiksnim objektivom po izbiri. Na voljo je pet objektivov. Z makro objektivom kamera postane IR mikroskop.

V kompletu je freeware programski paket optris PIX Connect, ki omogoča radiometrično video snemanje, linijsko skeniranje in številne druge možnosti.

Tehnični podatki

Tehnični podatki za termo kamero optris Xi 400

Komplet vsebuje:

USB kamero z izbranim objektivom,
USB kabel (1 m),
nosilec z matico za pritrditev,
PIF kabel s priključnimi sponkami (1 m),
programsko opremo optris PIX Connect,

IR senzor: nehlajeni matrični mikrobolometer 382 x 288 točk, (17 ľm pitch)
Spektralno območje: 8 - 14 μm

Merilno območje -20 °C ... +900 °C je razdeljeno na tri programsko izberljiva območja:

-20 °C ...100 °C,

0 °C ...250 °C,

(20) 150 °C ... 900 °C ¹⁾

Slikovna frekvenca: 80 Hz / 27 Hz

Objektivi:

18° x 14° (f = 20)
29° x 22° (f = 12.7)
53° x 38° (f = 7.7)
80° x 54° (f = 5.7)

Macro objektiv: 18° x 14° (f = 20 mm), najmanjše merilno polje: 90 ľm
Ostrenje: ročni motorizirani fokus
Razmerje D/S: 390:1 (pri 18° objektivu)
Temperaturna občutljivost (NETD): 80 mK

Točnost (na sobni temperaturi 23 ± 5°C): ±2 °C ali ±2 %
PC vmesnik: USB 2.0 in opcijsko USB / GigE (PoE) pretvornik

Procesni vmesnik (PIF):

Standardni vmesnik PIF: 0-10 V analogni vhod, digitalni vhod (max. 24 V), 0-10 V analogni izhod
Industrijski vmesnik PIF: 2x 0-10 V analogna vhoda, digitalni vhod (max. 24 V), 3x 0-10 V analogni izhodi,
3x relejni izhodi (0-30 V/ 400 mA), fail safe relay

Dolžina priključnega kabla (USB): 1 m (standardno), 3 m, 5 m, 10 m, 20 m
Temperatura delovanja (T_Amb): 0 °C...50 °C

Temperatura skladiščenja: -40 °C...70 °C

Odpornost na vlago: 20 - 80 %
Stopnja mehanske zaščite: IP 67 (NEMA 4)
Dimenzije: Ø 36 mm x 100 mm (M30 x1)
Teža: 200 g
Odpornost na udarce ²⁾: IEC 60068-2-27 (25 G in 50 G)

Odpornost na vibracije ²⁾:
• IEC 60068-2-6 (sinusne oblike)
• IEC 60068-2-64 (širokopasovni)

Adapter za tronožec: 1/4-20 UNC
Napajanje: preko USB

¹⁾ Velja za območje nad 150 °C
²⁾Podrobnosti v navodilu za uporabo

Brošure

datasheet-optris-xi-400.pdf (297.5 KB)

manual-optris-xi.pdf (2.5 MB)

Programska oprema

Programska oprema optris PIX Connect

V kompletu optrisovih IR kamer je tudi brezplačna programska oprema optris PIX Connect.

Računalniški program omogoča zajemanje in analizo radiometričnega videa v realnem času, zajem posamezne slike ter analizo shranjenih termogramov ali video posnetkov. PIX Connect omogoča nastavitev vseh parametrov kamere in njeno daljinsko upravljanje.

Uporabnik lahko izbira med meritvijo temperature v poljubni točki ali meritvijo najvišje, najnižje ali povprečne temperature znotraj izbranega področja. Program išče najnižjo in najvišjo temperaturo v sliki. Poleg termograma je na grafu prikazan temperaturni profil vzdolž izbrane linije označene na termogramu.

Lahko nastavljate zvočne in vizualne alarme ter komunikacijo s perifernimi enotami.

Vse optrisove termo kamere so združljive s programsko opremo Data Aquisition (DAQ) Dewesoft X.
