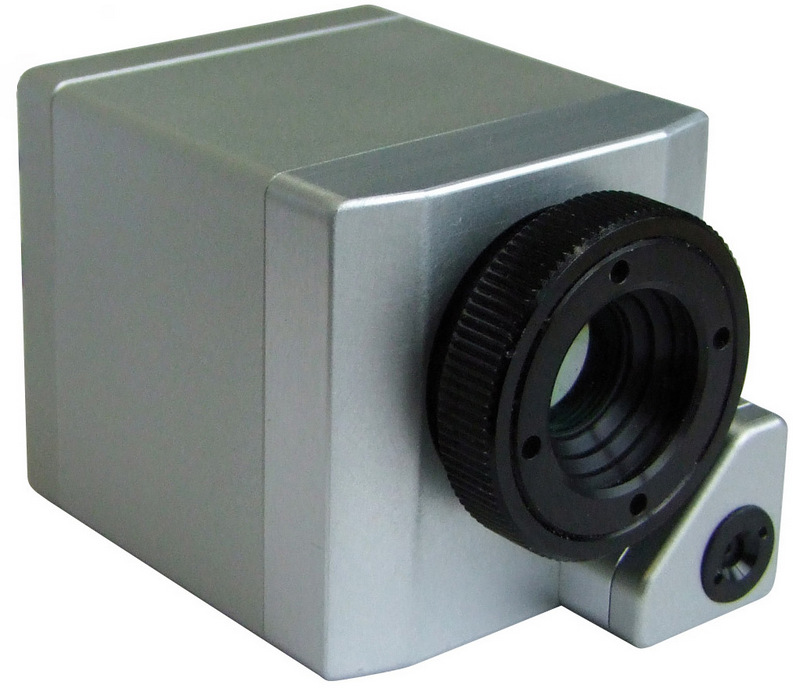

Termo kamera optris PI 200 / 230

V termo kameri optris PI 200 in PI 230 sta vgrajeni video kameri, ki s pomočjo inovativne BI-SPECTRAL tehnologije omogočata sinhrono prikazovanje in snemanje termografske in video slike. Ta lastnost je še posebej uporabna pri kontroli na tekočih trakovih ali nadzoru odlagališč odpadkov, deponij premoga, gum itd. V povezavi s tabličnim računalnikom postane visokozmogljiva prenosna kamera za uporabo na najrazličnejših področjih.

Pomembne lastnosti:

Število točk: 160 x 120
Merilno območje: -20 °C do 900 °C
Frekvenca slike: 128 Hz

Za več informacij nas pokličite

01 281 16 96

Opis

Termo kamera optris PI 200 / 230

V termo kameri optris PI 200 in PI 230 sta vgrajeni video kameri, ki s pomočjo inovativne BI-SPECTRAL tehnologije omogočata sinhrono prikazovanje in snemanje termografske in video slike. Ta lastnost je še posebej uporabna pri kontroli na tekočih trakovih ali nadzoru odlagališč odpadkov, deponij premoga, gum itd. V povezavi s tabličnim računalnikom postane visokozmogljiva prenosna kamera za uporabo na najrazličnejših področjih. Standardno merilno območje kamere je od -20 °C do to 900 °C in ga je ob doplačilu mogoče razširiti do 1500 °C. Cena velja za kamero z enim objektivom po izbiri.

V kompletu je freeware programski paket optris PI Connect, ki omogoča radiometrično video snemanje, linijsko skeniranje in številne druge možnosti.

Tehnični podatki

Tehnični podatki za termo kamero optris PI 200 / PI 230

Komplet vsebuje:

USB kamero z izbranim objektivom in BI-SPECTRAL opremo
USB kabel (1 m),
namizni trinožec, pripomoček za fokusiranje
PIF kabel s priključnimi sponkami (1 m),
programsko opremo optris PI Connect,
aluminijasti kovček

IR senzor: nehlajeni matrični mikrobolometer 160 x 120 točk
Spektralno območje: 7,5 - 13 μm

Merilno območje -20 °C ... +900 °C je razdeljeno na tri programsko izberljiva območja:

-20 °C ...100 °C,

0 °C ...250 °C,

150 °C ...900 °C,

(opcija)¹200 °C ...1500 °C

Slikovna frekvenca: 128 Hz²

Objektivi³

23° x 17°, f = 10 mm ali
6° x 5°, f = 35.5 mm ali
41° x 31°, f = 5.7 mm ali
72° x 52°, f = 3.3 mm

Temperaturna občutljivost (NETD):

0.08 K z objektivom 23° x 17°, F = 0,8
0.3 K z objektivom 6° x 5°, F = 1,6
0.1 K z objektivom 41° x 31° ali 72° x 52°, F = 1

Opcija za video kamero:
Optična ločljivost: 640 x 480 točk, Slikovna frekvenca: 32 Hz²⁾
Objektivi (FOV): 54° x 40° (PI 200), 30° x 23° (PI 230)

Točnost: ą2 °C ali ą2 %
PC vmesnik: USB 2.0
Procesni vmesnik (PIF):

Standardni vmesnik PIF: 0-10 V analogni vhod, digitalni vhod (max. 24 V), 0-10 V analogni izhod
Industrijski vmesnik PIF: 2x 0-10 V analogna vhoda, digitalni vhod (max. 24 V), 3x 0-10 V analogni izhodi,
3x relejni izhodi (0-30 V/ 400 mA), fail safe relay

Temperatura delovanja (T_Amb): 0 °C...50 °C
Temperatura skladiščenja: -40 °C...70 °C
Odpornost na vlago: 20 - 80 %
Stopnja mehanske zaščite: IP 67 (NEMA 4)
Dimenzije: 45 mm x 45 mm x 62 mm
Teža: 215 g, skupaj z objektivom
Odpornost na udarce / vibracije: 25G, IEC 68-2-29 / 2G, IEC 68-2-6
Adapter za tronožec: 1/4-20 UNC
Napajanje: preko USB

Šifra: slikovna frekvenca / optična ločljivost / objektivi

OPTPI200: BI-SPECTRAL tehnologija (IR+VIS), IR: 128 Hz max. / 160x120 točk; VIS: 32 Hz / 640x480 točk / 54°x40° FOV
OPTPI230: BI-SPECTRAL tehnologija (IR+VIS), IR: 128 Hz max. / 160x120 točk; VIS: 32 Hz / 640x480 točk / 30°x23° FOV

¹⁾ Razširitev merilnega območja ni možna za 72° objektiv.
²⁾ Opcija 1: (IR z 96 Hz in 160 x 120 točk; VIS z 32 Hz in 640 x 480 točk)
Opcija 2: (IR z 128 Hz in 160 x 120 točk; VIS z 32 Hz in 596 x 447 točk)
³⁾ Za idealno kombinacijo IR in VIS slike priporočamo 41° HFOV objektiv (optris PI 200).
Za PI 230 priporočamo 23° HFOV objektiv.

Uporaba

Področja uporabe

termo kamere optris PI 200 in PI230

Infrardeči kameri optris PI 200 in PI 230 sta primerni za merjenje površinske temperature v številnih industrijskih panogah, kot so avtomobilska industrija, proizvodnja plastike ali proizvodnja sončnih kolektorjev.

Tehnološki postopki v proizvodnji avtomobilskih sestavnih delov zahtevajo stalno spremljanje in regulacijo ustrezne temperature. Z IR kamero je to mogoče hitro in kvalitetno, kar zagotavlja boljšo kvaliteto in manj zastojev proizvodnje.

V trenutku, ko se orodje v procesu injekcijskega brizganja plastike odpre, IR kamera preveri temperaturno porazdelitev po površini izdelka. Kamera avtomatsko zazna in sporoči previsoka temperaturna odstopanja, ki se nato odpravijo z regulacijo temperature orodja.

Podobno pomemben je nadzor temperature v proizvodnji PET plastenk.

Pravilna porazdelitev temperature po površini plastike pred preoblikovanjem v končni izdelek je zelo pomembna, saj zaradi prevelikih razlik lahko prihaja do lokalnih pregrevanj in razpok na izdelku.

Infrardeča kamera zazna neobičajna lokalna pregrevanja med končnim testiranjem v proizvodnji sončnih celic. Prav tako IR kamera nadzira temperaturo pri spajanju solarnih modulov.

Med funkcionalnim testiranjem tiskanih vezij odkriva toplotna slika skrite napake brez posega v vezje.

Zaradi posebne BI - SPECTRAL tehnologije je postal termografski nadzor še boljši. Tehnologija omogoča sinhrono prikazovanje in snemanje termografske in video slike v realnem času. Kameri optris PI 200 in PI 230 kombinirata temperaturni in video nadzor ter tako povečujeta varnost, zlasti pri nadzoru deponij ali transportnih trakov (premoga, smeti itd).

Broure

datasheet-optris-pi-2xx.pdf (698.1 KB)

Manual optris PI.pdf (3.1 MB)

PI_Brochure.pdf (2.6 MB)

Programska oprema

Programska oprema optris PIX Connect

Prenos zadnje verzije programa.

V kompletu optrisovih IR kamer je tudi brezplačna programska oprema optris PIX Connect.

Računalniški program omogoča zajemanje in analizo radiometričnega videa v realnem času, zajem posamezne slike ter analizo shranjenih termogramov ali video posnetkov. PI Connect omogoča nastavitev vseh parametrov kamere in njeno daljinsko upravljanje.

Uporabnik lahko izbira med meritvijo temperature v poljubni točki ali meritvijo najvišje, najnižje ali povprečne temperature znotraj izbranega področja. Program išče najnižjo in najvišjo temperaturo v sliki. Poleg termograma je na grafu prikazan temperaturni profil vzdolž izbrane linije označene na termogramu.

Lahko nastavljate zvočne in vizualne alarme ter komunikacijo s perifernimi enotami.
